Зачем нужен сушильный барабан и почему от него зависит работа всего АБЗ
Сушильный барабан — один из ключевых узлов асфальтобетонного завода
Сушильный барабан АБЗ отвечает за подготовку минеральных материалов перед дальнейшим дозированием и смешиванием. Через него проходят песок, щебень, отсев и другие инертные материалы, которые затем используются для производства асфальтобетонной смеси.
Главная задача барабана — удалить из материала влагу и нагреть его до рабочей температуры. Без этого невозможно получить стабильное качество асфальта. Если инертные материалы поступают в смеситель холодными или влажными, битум хуже обволакивает зерно, смесь становится менее однородной, хуже уплотняется и быстрее теряет эксплуатационные свойства на дороге.
Поэтому сушильный барабан нельзя рассматривать как простой вращающийся цилиндр. Это теплотехнический и механический узел, от состояния которого зависят производительность АБЗ, расход топлива, стабильность температуры, качество смеси и нагрузка на другие элементы завода.
Как работает сушильный барабан
Принцип работы кажется простым. Инертные материалы поступают в барабан, внутри него перемещаются вдоль корпуса, поднимаются и пересыпаются лопатками, контактируют с потоком горячих газов и постепенно высушиваются. После этого нагретый материал выходит из барабана и направляется дальше — на горячий элеватор, грохот, горячие бункеры и в систему дозирования.
Но в реальности эффективность этого процесса зависит от множества факторов:
- состояния внутренних лопаток;
- скорости вращения барабана;
- угла установки;
- работы горелки;
- тяги и газодинамики;
- влажности исходного материала;
- равномерности подачи с холодных бункеров;
- герметичности загрузочной и разгрузочной зон;
- состояния бандажей, роликов и привода.
Если хотя бы один из этих элементов работает неправильно, сушильный барабан начинает терять эффективность. Материал сушится хуже, температура становится нестабильной, расход топлива растёт, а завод уже не может работать в нормальном производственном режиме.
Почему влажность материала так сильно влияет на барабан
Одна из главных нагрузок на сушильный барабан — это влага в инертных материалах. Чем влажнее песок и щебень, тем больше тепла требуется для их подготовки. Барабану нужно не просто нагреть материал, а сначала испарить воду.
После дождей, при хранении песка на открытой площадке или при работе с сильно влажной мелкой фракцией нагрузка на барабан резко возрастает. Если оператор пытается сохранить прежнюю подачу, материал может не успевать просушиться. Если подачу снижают, падает производительность завода.
Именно поэтому состояние сушильного барабана особенно заметно в сложных погодных условиях. Исправный и правильно настроенный барабан ещё способен держать рабочий режим. Изношенный барабан начинает быстро показывать проблемы: температура «плавает», горелка работает с перегрузкой, топлива уходит больше, а выпуск смеси снижается.

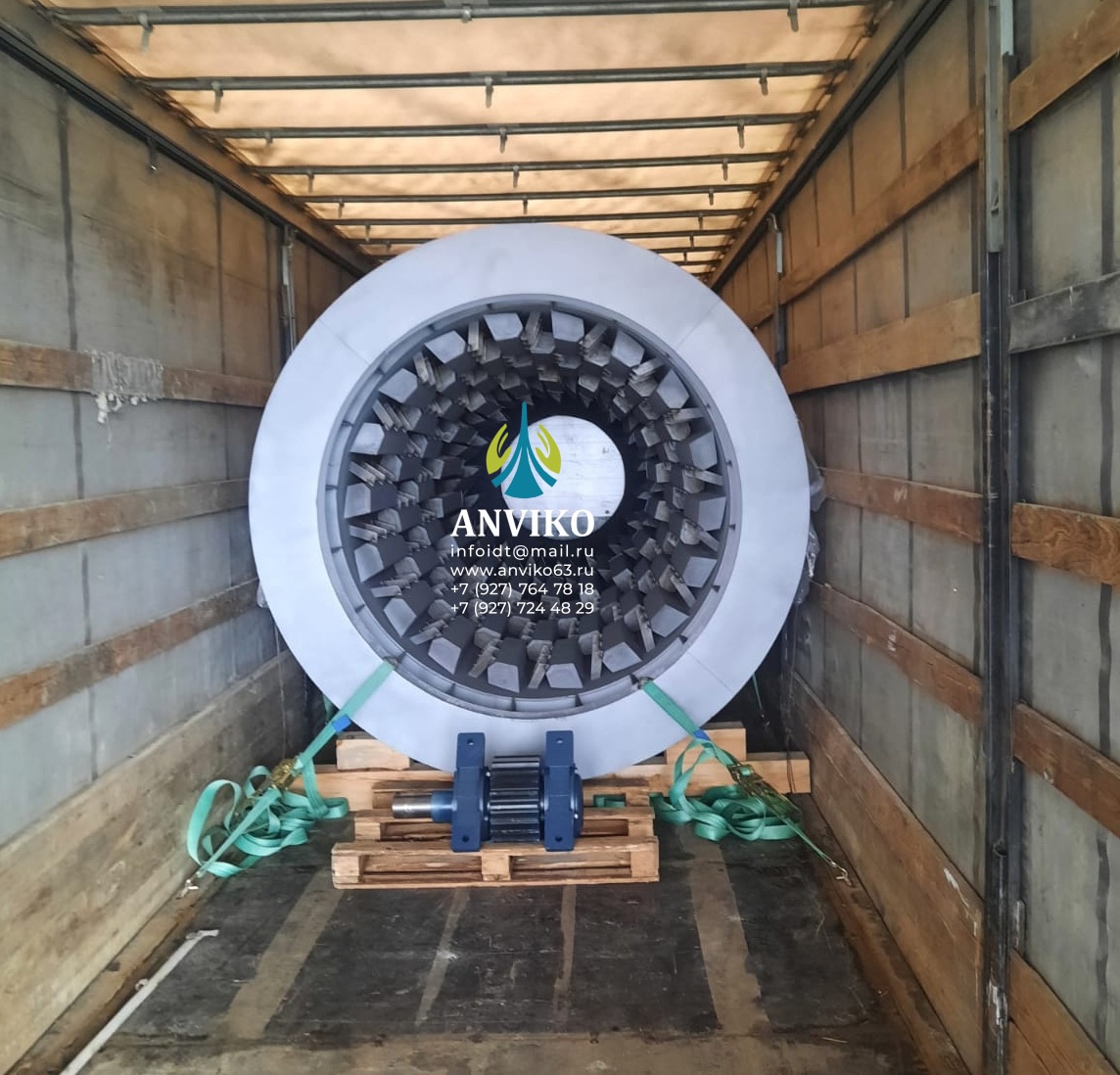

Внутренние лопатки: невидимый, но важный элемент
Внутри барабана установлены лопатки, которые поднимают материал и создают его пересыпание в потоке горячих газов. Это нужно для эффективной теплопередачи. Материал не должен просто скользить по нижней части барабана. Он должен подниматься, распределяться и равномерно проходить через зону нагрева.
Когда лопатки изношены, деформированы или установлены неправильно, движение материала нарушается. Он хуже пересыпается, хуже контактирует с горячим потоком, дольше прогревается и может выходить с неравномерной температурой.
В результате оператор видит только следствие: завод не держит температуру, приходится прибавлять топливо или снижать подачу. Но причина может быть не в горелке, а именно в механике барабана.
Износ корпуса, бандажей и роликов
Сушильный барабан постоянно работает под нагрузкой: вращение, высокая температура, масса материала, вибрации, пыль, абразивный износ. Поэтому со временем изнашиваются не только внутренние элементы, но и наружные опорные узлы.
Особенно важны бандажи и опорные ролики. Они обеспечивают правильное вращение барабана и воспринимают основную нагрузку. Если появляются перекосы, неравномерный износ, биение или проблемы с опорами, барабан начинает работать нестабильно.
Признаки могут быть разными: посторонний шум, вибрация, неравномерный ход, перегрев опор, ускоренный износ роликов, смещение барабана, проблемы с приводом. Игнорировать такие симптомы нельзя. Чем дольше барабан работает с перекосом, тем выше риск серьёзного ремонта и остановки завода в сезон.
Горелка и барабан должны работать как единая система
Иногда при проблемах с сушкой первым делом начинают проверять горелку. Это логично, но не всегда достаточно. Горелка может быть исправной, но если внутри барабана нарушено движение материала, теплопередача всё равно будет слабой.
С другой стороны, даже хороший барабан не даст результата, если горелка неправильно настроена, факел нестабилен, нарушена подача топлива или есть проблемы с тягой.
Поэтому сушильный барабан АБЗ всегда нужно рассматривать вместе с горелкой, фильтром, дымососом и системой газоходов. Это единый тепловой контур. Если в нём есть нарушение, завод теряет температуру, производительность и экономичность.
Когда барабан начинает ограничивать производительность
Один из главных признаков проблемы — завод не выходит на привычную производительность при тех же условиях работы. Оператор увеличивает подачу, но температура падает. Приходится снижать загрузку, чтобы получить нормальный материал на выходе.
Такое поведение часто говорит о том, что сушильная часть уже работает на пределе. Причина может быть в износе лопаток, загрязнении барабана, нарушении тяги, неправильной работе горелки, проблемах с роликами или общем техническом состоянии узла.
Ремонт сушильного барабана в такой ситуации позволяет не просто устранить механический дефект, а вернуть заводу стабильный тепловой режим. А значит — восстановить производительность, снизить расход топлива и улучшить качество смеси.
Почему важно не затягивать с обслуживанием
Обслуживание АБЗ должно включать регулярную проверку сушильного барабана. Этот узел нельзя оставлять без внимания до момента явной аварии. Износ развивается постепенно, и на раннем этапе его можно устранить с меньшими затратами.
Если вовремя проверить лопатки, корпус, бандажи, ролики, привод, уплотнения, загрузочную и разгрузочную зоны, можно избежать серьёзных остановок. Если же ждать, пока барабан начнёт бить, перегревать опоры или терять геометрию, ремонт станет сложнее и дороже.
Компания ANVIKO работает с асфальтобетонными заводами, модернизацией оборудования, ремонтом узлов и поставкой запчастей. Поэтому мы хорошо понимаем: сушильный барабан — это не второстепенная деталь, а один из узлов, который напрямую влияет на всю экономику производства асфальта.
Если барабан работает правильно, завод держит температуру, производительность и качество. Если барабан изношен, проблемы начинают расходиться по всей технологической цепочке — от расхода топлива до качества готовой смеси.

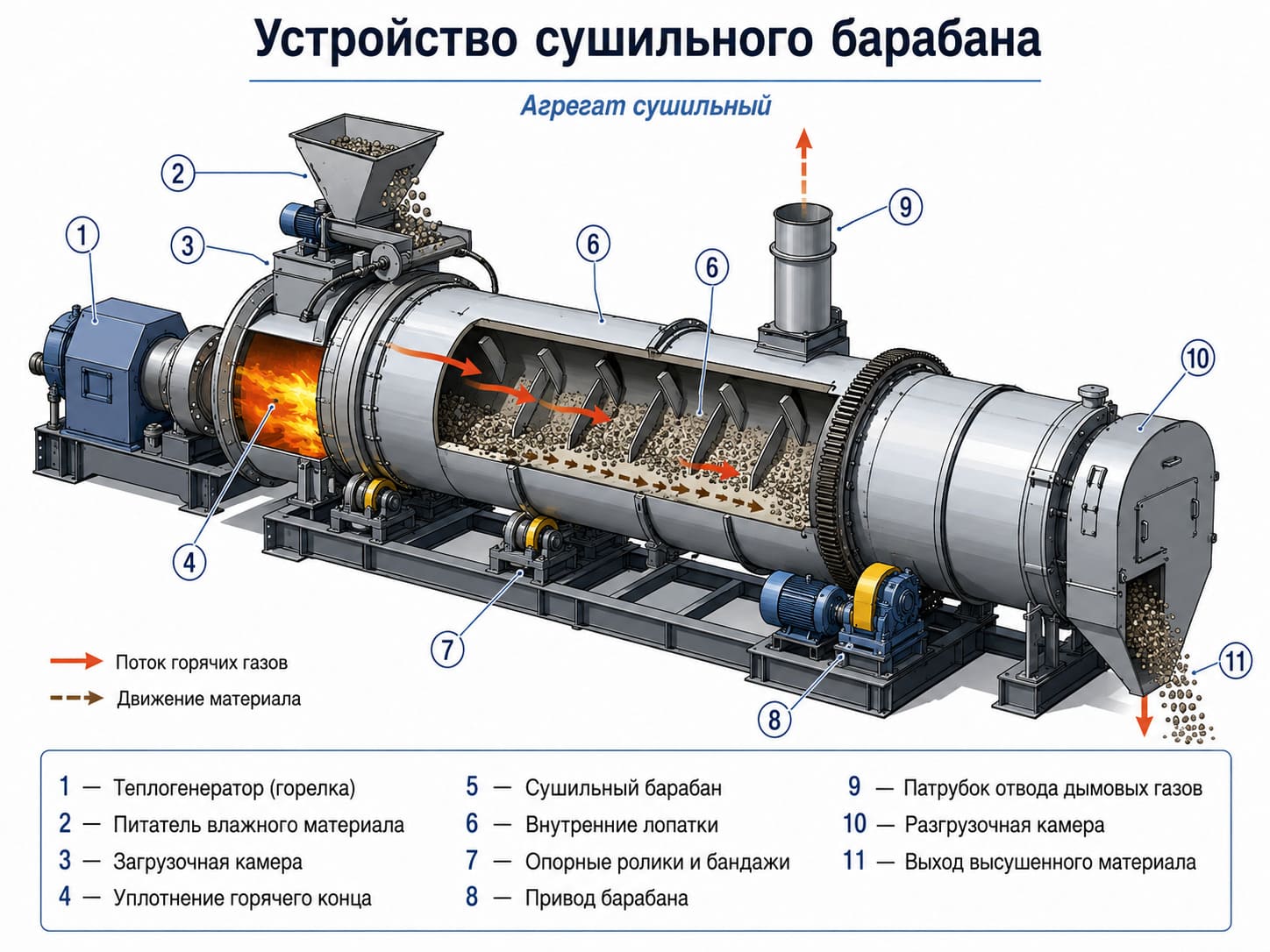

Устройство сушильного барабана: какие узлы требуют контроля
Корпус барабана
Корпус сушильного барабана — это основа всей конструкции. Он воспринимает нагрузку от массы материала, температуры, вращения и опорных узлов. В нормальном состоянии барабан вращается ровно, без заметного биения, перекосов и посторонних ударов.
Со временем корпус может изнашиваться изнутри из-за постоянного контакта с абразивным материалом. Особенно это заметно в зонах загрузки, активного пересыпания и выхода материала. Если стенка истончается, появляются деформации, трещины или локальные повреждения, барабан начинает работать нестабильно.
При обслуживании АБЗ важно периодически осматривать корпус, сварные швы, места крепления внутренних элементов, загрузочную и разгрузочную части. Небольшая трещина или деформация на раннем этапе устраняется проще, чем серьёзное разрушение в разгар сезона.
Внутренние лопатки
Лопатки внутри барабана отвечают за движение материала. Они поднимают щебень, песок и отсев, затем сбрасывают их в поток горячих газов. За счёт этого материал равномернее прогревается и сушится.
Если лопатки изношены, погнуты или частично разрушены, материал начинает двигаться неправильно. Он может скользить по нижней части барабана, плохо пересыпаться или распределяться неравномерно. В результате снижается эффективность сушки, растёт расход топлива и падает производительность завода.
Запчасти сушильного барабана, особенно внутренние лопатки, нужно подбирать с учётом условий работы конкретного АБЗ. Важно не только заменить изношенную деталь, но и сохранить правильную геометрию движения материала внутри барабана.
Бандажи и опорные ролики
Бандажи и ролики обеспечивают вращение барабана и воспринимают основную механическую нагрузку. Если эти узлы работают правильно, барабан вращается плавно и стабильно.
Признаки проблем:
- неравномерный износ поверхности роликов;
- биение барабана;
- посторонний шум;
- перегрев опор;
- смещение барабана относительно рабочего положения;
- повышенная вибрация.
Такие симптомы нельзя игнорировать. Неправильная работа бандажей и роликов постепенно приводит к перекосу барабана, увеличению нагрузки на привод и ускоренному износу корпуса.
Привод сушильного барабана
Привод обеспечивает вращение барабана с заданной скоростью. В его состав могут входить электродвигатель, редуктор, муфты, венец, шестерни, цепная или другая передача — в зависимости от конструкции конкретного завода.
Если привод работает с перегрузкой, рывками или посторонними шумами, это влияет на весь процесс сушки. Нестабильное вращение меняет движение материала внутри барабана, ухудшает теплопередачу и может привести к аварийной остановке.
При обслуживании нужно проверять состояние редуктора, креплений, зубчатых передач, смазку, люфты, вибрации и равномерность вращения. Иногда проблема с производительностью начинается не с тепловой части, а именно с механики привода.
Уплотнения загрузочной и разгрузочной зон
Загрузочная и разгрузочная зоны должны быть максимально герметичными для нормальной работы теплового контура. Если уплотнения повреждены, появляются подсосы воздуха, выбросы пыли, ухудшается тяга и меняется температурный режим.
Подсос лишнего воздуха может нарушить работу горелки и барабана. Часть тепла теряется, поток газов становится менее управляемым, а фильтр получает дополнительную нагрузку. В итоге завод может начать расходовать больше топлива при меньшей производительности.
Поэтому ремонт сушильного барабана часто включает не только замену крупных деталей, но и восстановление уплотнений, кожухов, фланцев и соединений.
Горелка, фильтр и дымосос
Хотя горелка, фильтр и дымосос не являются частью самого барабана, они работают с ним в одной системе. Горелка создаёт тепловой поток, барабан обеспечивает контакт материала с горячими газами, а дымосос и фильтр поддерживают движение газов и очищают выбросы.
Если фильтр забит или дымосос не создаёт нужную тягу, барабан не сможет нормально работать. Если горелка настроена неправильно, материал будет перегреваться или недогреваться. Если газоходы загрязнены, тепловой режим также нарушится.
Поэтому сушильный барабан АБЗ нужно проверять не изолированно, а вместе со всей тепловой частью завода.
Датчики температуры и контроль процесса
Для стабильной работы важны датчики температуры материала и газов. Они помогают оператору понимать, что происходит внутри процесса: достаточно ли прогрет материал, нет ли перегрева, как меняется режим при изменении влажности или подачи.
Если датчики показывают неверные значения, оператор принимает неправильные решения. Например, может увеличить подачу топлива, хотя проблема находится в плохой тяге или изношенных лопатках. Или наоборот — снизить нагрузку, не понимая, что датчик давно требует проверки.
Поэтому обслуживание АБЗ должно включать проверку датчиков, кабелей, мест установки и корректности показаний.
Почему важно смотреть на систему целиком
Сушильный барабан — это не отдельная железная труба, а часть сложного технологического процесса. Его работа зависит от подачи материала, влажности, горелки, тяги, фильтра, привода, внутренних лопаток, опорных узлов и автоматики.
Если ремонтировать только один видимый дефект, но не устранить причину, проблема может быстро вернуться. Например, можно заменить ролики, но если барабан стоит с перекосом, износ продолжится. Можно поставить новые лопатки, но если горелка работает неправильно, сушка всё равно будет нестабильной.
Именно поэтому грамотный ремонт сушильного барабана начинается с диагностики. Нужно понять, что износилось, почему это произошло и как восстановить нормальный режим работы всего узла.

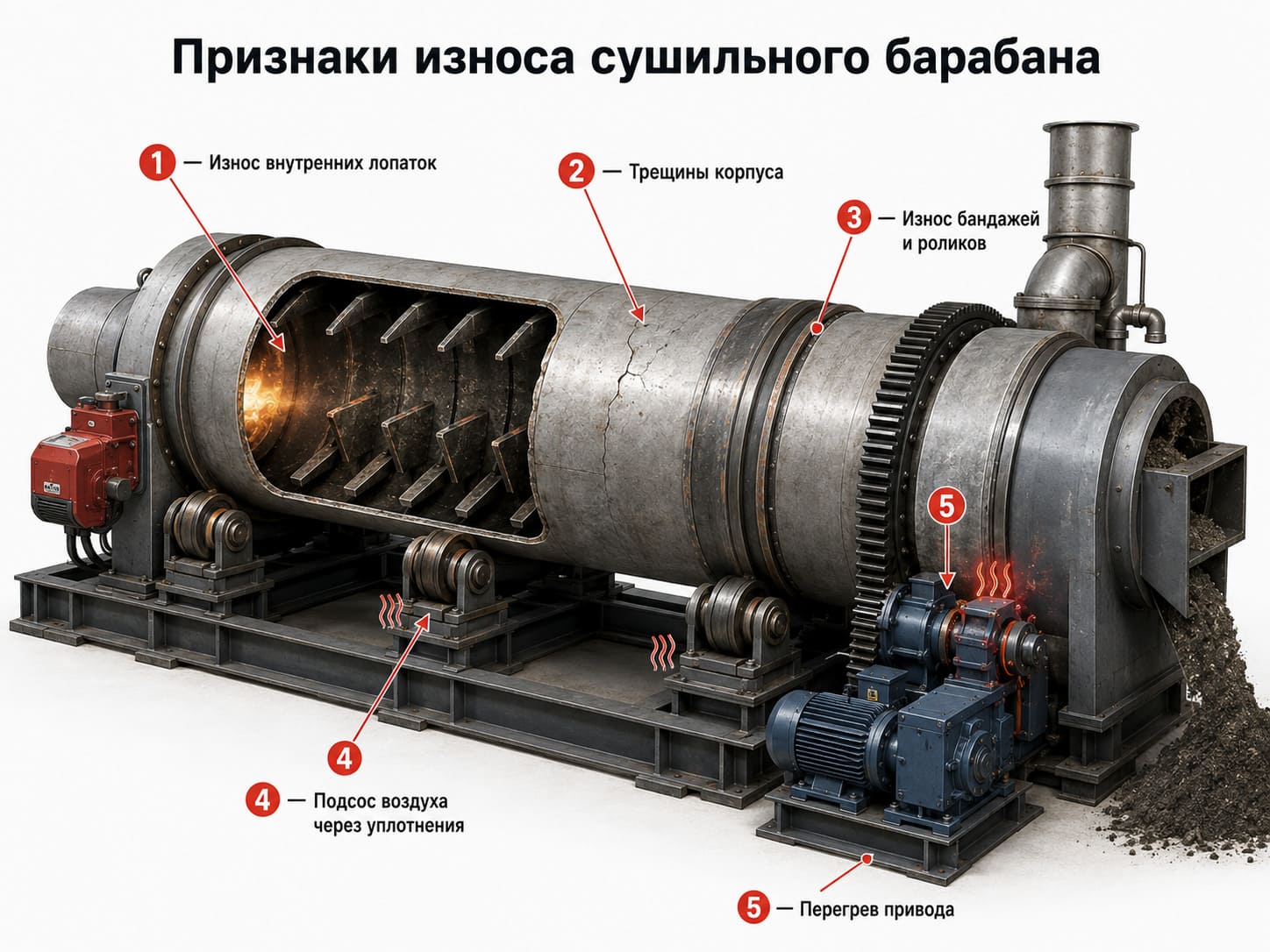

Признаки износа сушильного барабана: когда пора проводить ремонт
Завод хуже держит температуру
Один из первых признаков проблем с сушильным барабаном АБЗ — нестабильная температура материала на выходе. Оператор видит, что при привычной подаче температура начинает «плавать»: то падает ниже нормы, то требует постоянной корректировки горелки.
Причина не всегда в горелке. Часто проблема связана с износом внутренних лопаток, нарушением пересыпания материала, подсосами воздуха, загрязнением барабана или проблемами с тягой.
Если материал хуже контактирует с горячим потоком, барабан уже не передаёт тепло так эффективно, как должен. В итоге приходится снижать подачу или увеличивать расход топлива.
Увеличился расход топлива
Рост расхода топлива при прежней производительности — серьёзный сигнал. Если завод стал потреблять больше газа, дизельного топлива или мазута, но не начал выпускать больше смеси, значит тепловой процесс стал менее эффективным.
Причины могут быть такими:
- изношены внутренние лопатки;
- ухудшилась тяга;
- есть подсосы воздуха;
- загрязнены газоходы;
- горелка работает нестабильно;
- материал плохо распределяется внутри барабана;
- увеличилась влажность инертных материалов.
Важно отличать сезонный рост расхода топлива из-за влажного сырья от технической проблемы барабана. Если расход остаётся повышенным даже при нормальном материале, нужно проводить диагностику.
Появились вибрации, биение и посторонний шум
Сушильный барабан должен вращаться ровно. Посторонние удары, сильная вибрация, скрежет, неравномерный ход или заметное биение говорят о проблемах с механикой.
Чаще всего проверяют:
- бандажи;
- опорные ролики;
- упорные ролики;
- привод;
- венец и шестерни;
- крепления;
- геометрию корпуса.
Если барабан работает с перекосом, износ ускоряется. Нагрузка распределяется неправильно, страдают ролики, бандажи, привод и корпус. В такой ситуации ремонт сушильного барабана лучше не откладывать, потому что небольшой дефект может быстро перейти в серьёзную остановку.
Материал выходит неравномерно прогретым
Ещё один признак — неоднородная температура материала после барабана. Часть инертных материалов может быть перегретой, а часть — недогретой. Это особенно опасно для качества асфальтобетонной смеси.
Если материал поступает в смеситель с нестабильной температурой, битум распределяется хуже. Смесь может получиться неоднородной, менее удобной в укладке и более чувствительной к дальнейшему охлаждению.
Причиной часто становится неправильное движение материала внутри барабана. Например, часть лопаток изношена, материал плохо пересыпается или слишком быстро проходит отдельные зоны нагрева.
Падает производительность АБЗ
Если завод раньше стабильно выдавал нужный объём, а теперь оператор вынужден снижать подачу, это повод проверить сушильную часть. Особенно если остальные узлы работают без заметных изменений.
Снижение производительности может быть связано с тем, что барабан уже не успевает высушивать и нагревать материал при прежнем потоке. В результате приходится уменьшать загрузку, чтобы сохранить температуру и качество смеси.
На практике это один из самых частых признаков, что требуется обслуживание АБЗ и диагностика сушильного барабана.
Пыль, подсосы воздуха и проблемы с герметичностью
Повреждённые уплотнения в загрузочной или разгрузочной зоне приводят к подсосам воздуха и выбросам пыли. Это влияет не только на чистоту площадки, но и на работу теплового контура.
Подсос лишнего воздуха меняет газодинамику, снижает эффективность нагрева и увеличивает нагрузку на фильтр. В результате барабан работает хуже, а завод тратит больше энергии на тот же объём смеси.
Если вокруг барабана появилась заметная пыль, изменился звук работы или фильтр стал чаще уходить в перегрузку, нужно проверить герметичность соединений, кожухи, уплотнения и газоходы.
Перегреваются ролики, подшипники или привод
Перегрев опорных узлов — тревожный признак. Он может говорить о неправильной установке барабана, перекосе, недостатке смазки, износе подшипников, повышенной нагрузке или проблемах с приводом.
Если продолжать работу без проверки, можно получить аварийную остановку. При этом ремонт уже будет касаться не только роликов, но и бандажей, привода, корпуса или несущих элементов.
При плановом обслуживании нужно контролировать температуру опор, состояние смазки, следы износа и равномерность контакта роликов с бандажами.
Видимый износ внутренних элементов
Во время остановки завода важно осматривать внутреннюю часть барабана. Износ лопаток, трещины, деформации, оторванные элементы, истончение металла или сильное налипание материала — всё это признаки, что узел требует ремонта.
Запчасти сушильного барабана лучше менять до критического состояния. Если лопатка разрушится во время работы, она может повредить другие элементы, нарушить движение материала и привести к внеплановой остановке.
Особенно важно проверять крепления лопаток и состояние сварных соединений. Вибрации и температурные нагрузки постепенно ослабляют металл, поэтому визуальный осмотр должен быть регулярной частью обслуживания АБЗ.
Когда ремонт уже нельзя откладывать
Ремонт сушильного барабана нужен срочно, если появились:
- сильное биение барабана;
- заметные трещины корпуса;
- разрушение внутренних лопаток;
- перегрев роликов или привода;
- нестабильная температура материала;
- резкий рост расхода топлива;
- постоянные остановки из-за тяги или фильтра;
- сильная пыль в загрузочной или разгрузочной зоне.
Чем раньше выявлена проблема, тем проще и дешевле её устранить. Плановый ремонт почти всегда выгоднее аварийного, особенно в сезон, когда простой АБЗ приводит к срыву поставок смеси и потерям на объектах.
Итог по признакам износа
Сушильный барабан редко выходит из строя внезапно. Обычно он заранее показывает признаки: меняется звук, растёт вибрация, падает температура, увеличивается расход топлива, снижается производительность или появляются проблемы с герметичностью.
Главная задача службы эксплуатации — не игнорировать эти сигналы. Если вовремя провести диагностику, заменить изношенные запчасти сушильного барабана и восстановить нормальную работу теплового контура, завод сможет продолжить сезон без серьёзных остановок.
Обслуживание и ремонт сушильного барабана: как продлить ресурс узла и избежать остановки АБЗ
Почему ремонт лучше планировать заранее
Сушильный барабан работает в тяжёлых условиях: высокая температура, абразивный материал, постоянное вращение, вибрации, пыль и сезонные нагрузки. Поэтому износ этого узла неизбежен. Вопрос только в том, когда его обнаружат — во время планового обслуживания или уже после аварийной остановки.
Плановый ремонт сушильного барабана всегда выгоднее срочного. Если заранее проверить корпус, лопатки, бандажи, ролики, привод и уплотнения, можно заменить изношенные элементы до того, как они повредят соседние узлы. Это особенно важно перед активным дорожным сезоном, когда простой АБЗ может сорвать поставку смеси на объект.
Что входит в обслуживание сушильного барабана
Обслуживание АБЗ должно включать регулярную проверку сушильной части. Это не только внешний осмотр барабана, но и контроль всех элементов, которые влияют на его работу.
Обычно проверяют:
- состояние корпуса и сварных швов;
- внутренние лопатки и их крепления;
- бандажи и опорные ролики;
- упорные ролики;
- привод, редуктор, венец и шестерни;
- загрузочную и разгрузочную зоны;
- уплотнения и кожухи;
- состояние газоходов;
- работу горелки;
- тягу, фильтр и дымосос;
- датчики температуры и автоматику контроля.
Важно не просто отметить наличие износа, а понять, как он влияет на работу завода. Например, небольшое повреждение уплотнения может казаться мелочью, но из-за подсоса воздуха барабан начнёт хуже держать температуру, а фильтр получит дополнительную нагрузку.
Замена внутренних лопаток
Внутренние лопатки — одни из основных запчастей сушильного барабана. Они формируют движение материала внутри корпуса и обеспечивают нормальный контакт инертных материалов с горячим потоком.
Если лопатки изношены, материал хуже пересыпается и прогревается. Завод начинает терять температуру, производительность падает, а расход топлива растёт. В такой ситуации замена лопаток может заметно улучшить работу сушильной части.
При ремонте важно сохранять правильную геометрию. Лопатки должны быть установлены так, чтобы материал двигался по барабану равномерно, не создавал застойных зон и не проходил слишком быстро через участок нагрева.
Восстановление корпуса и креплений
Корпус барабана нужно проверять на трещины, деформации, истончение металла и повреждение сварных соединений. Если внутри есть участки сильного абразивного износа, их нужно ремонтировать до образования сквозных дефектов.
Также важно проверять крепления внутренних элементов. Отрыв лопатки внутри работающего барабана может привести к серьёзным повреждениям и внеплановой остановке. Поэтому крепёж, сварные швы и посадочные места требуют регулярного контроля.
Настройка роликов и положения барабана
Бандажи, опорные и упорные ролики отвечают за правильное вращение барабана. Если барабан стоит с перекосом или неправильно опирается на ролики, износ начинает развиваться быстрее.
При обслуживании нужно проверять:
- равномерность контакта роликов с бандажами;
- отсутствие биения;
- положение барабана относительно оси;
- состояние подшипников;
- температуру опорных узлов;
- качество смазки;
- отсутствие люфтов и посторонних шумов.
Правильная настройка опорной системы помогает снизить вибрации, продлить ресурс роликов и защитить корпус от лишних нагрузок.
Проверка привода
Привод сушильного барабана должен обеспечивать ровное вращение без рывков и перегрузок. Если редуктор шумит, венец изношен, шестерни работают с ударом или электродвигатель перегружается, это нельзя оставлять без внимания.
Проблемы с приводом влияют не только на механику, но и на качество сушки. Нестабильное вращение меняет движение материала внутри барабана, ухудшает теплопередачу и может привести к аварийной остановке.
Уплотнения и герметичность
Герметичность загрузочной и разгрузочной зон напрямую влияет на тепловой режим. Повреждённые уплотнения приводят к подсосу воздуха, выбросам пыли, потере температуры и повышенной нагрузке на фильтр.
Восстановление уплотнений — важная часть ремонта сушильного барабана. Иногда именно после устранения подсосов завод начинает стабильнее держать температуру и расходовать меньше топлива.
Запчасти сушильного барабана
Для ремонта важно использовать запчасти, которые подходят под конкретную конструкцию АБЗ и реальные условия эксплуатации. Это касается лопаток, элементов крепления, роликов, уплотнений, деталей привода и других узлов.
Неправильно подобранная деталь может быстро износиться или нарушить работу барабана. Поэтому при подборе запчастей нужно учитывать размеры, материал, рабочую температуру, абразивную нагрузку и особенности конкретного завода.
Компания ANVIKO занимается производством и поставкой запчастей для асфальтобетонных заводов, включая детали, работающие в условиях высокой температуры и интенсивного износа. Это позволяет подбирать решения не формально, а с учётом практической эксплуатации оборудования.
Когда нужна модернизация сушильной части
Иногда простого ремонта недостаточно. Если предприятие хочет увеличить производительность АБЗ, а сушильный барабан конструктивно ограничивает поток материала, может потребоваться модернизация сушильной части.
Она может включать доработку внутренних лопаток, восстановление корпуса, настройку теплового режима, модернизацию горелки, улучшение тяги, ремонт газоходов, замену опорных узлов или обновление автоматики контроля.
Главное — не увеличивать нагрузку на барабан вслепую. Если сушильная часть не готова к большему потоку, рост подачи приведёт к недосушенному материалу, повышенному расходу топлива и нестабильному качеству смеси.
Как ANVIKO помогает с ремонтом и обслуживанием АБЗ
Компания ANVIKO работает с асфальтобетонными заводами комплексно: занимается модернизацией АБЗ, поставкой оборудования, производством запчастей, литейных деталей и элементов, которые влияют на надёжность производственной линии.
При работе с сушильным барабаном важно не просто заменить изношенную деталь, а восстановить нормальную работу узла. Нужно понять, почему возник износ, как он влияет на производительность, есть ли проблемы с температурой, тягой, приводом, опорами и внутренней геометрией барабана.
Такой подход позволяет снизить риск повторных поломок и вернуть заводу стабильную работу.
Итог
Сушильный барабан АБЗ — один из ключевых узлов, от которого зависят производительность, расход топлива и качество асфальтобетонной смеси. Его износ не всегда заметен сразу, но постепенно он начинает проявляться через падение температуры, рост расхода топлива, вибрации, биение, пыль, перегрев опор и снижение выпуска смеси.
Регулярное обслуживание АБЗ, своевременная замена запчастей сушильного барабана и грамотный ремонт позволяют избежать аварийных остановок и продлить ресурс оборудования. Чем раньше выявлена проблема, тем проще восстановить нормальный режим работы завода.
