Почему грохот АБЗ напрямую влияет на качество смеси
Грохот — это не просто «сито» внутри завода
На асфальтобетонном заводе грохот отвечает за разделение нагретого минерального материала по фракциям перед дозированием и смешиванием. После сушильного барабана щебень, песок и отсев уже прогреты, но ещё не разделены так, как требует конкретная рецептура.

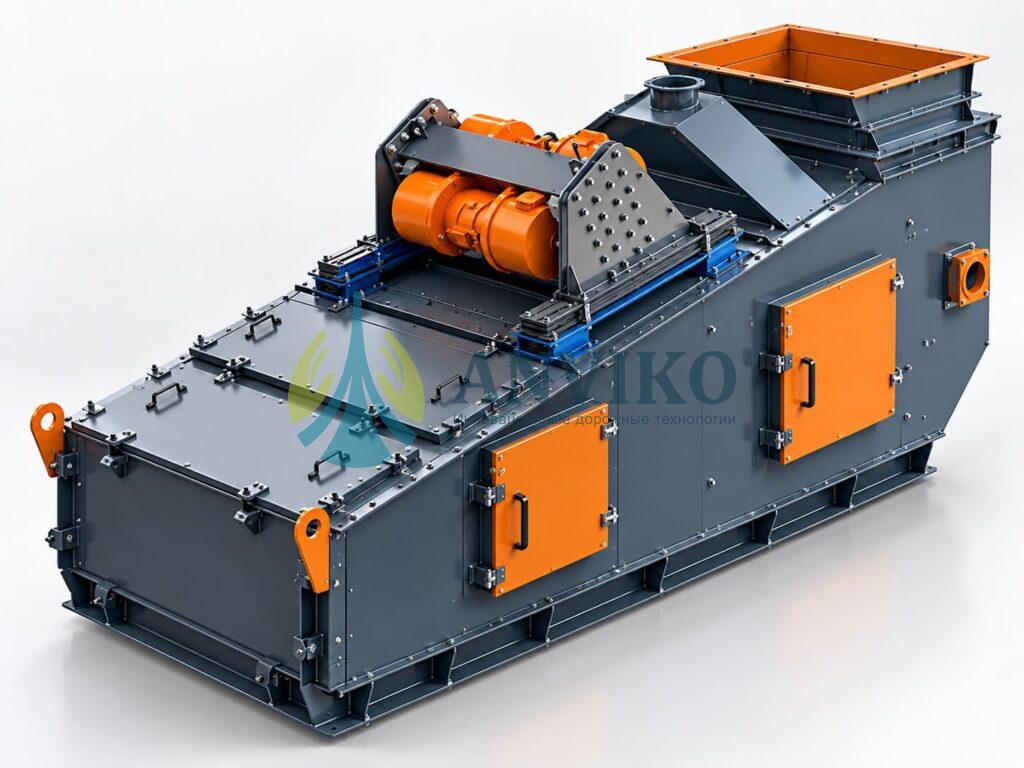

Именно здесь в работу вступает грохот АБЗ.
Его задача — распределить горячий материал по фракциям и направить их в соответствующие горячие бункеры. Далее автоматика уже дозирует нужное количество каждой фракции для конкретного рецепта асфальтобетонной смеси.
Если грохот работает точно, состав смеси соответствует заданию. Если сита изношены, повреждены или забиты, фракционный состав начинает уходить от расчётного.
Что происходит внутри виброгрохота
Виброгрохот АБЗ работает за счёт колебаний, которые заставляют материал перемещаться по поверхности сит. Более мелкие частицы проходят через ячейки, более крупные остаются выше и направляются дальше по соответствующему уровню.
На первый взгляд принцип простой, но качество разделения зависит сразу от нескольких факторов:
- состояния сит;
- размера ячеек;
- площади просеивания;
- амплитуды вибрации;
- равномерности подачи материала;
- температуры и влажности;
- состояния пружин и привода;
- отсутствия забивания ячеек.
Если хотя бы один из этих факторов нарушен, грохот начинает сортировать материал менее точно.
Почему износ сит опаснее, чем кажется
Сита для грохота АБЗ работают в тяжёлых условиях. Через них постоянно проходит горячий абразивный материал. Щебень ударяет по поверхности, мелкие частицы истирают металл, а вибрация создаёт постоянную динамическую нагрузку.
Поэтому со временем ячейки меняют форму, становятся шире, появляются трещины, локальные разрывы или деформации.
Проблема в том, что изношенное сито может внешне ещё работать. Материал проходит, грохот вибрирует, автоматика не показывает аварии. Но фактически разделение фракций уже становится неточным.
Например, крупная частица может пройти через растянутую или повреждённую ячейку и попасть в более мелкую фракцию. Или, наоборот, забитое сито перестаёт пропускать нужное количество мелкого материала.
В результате нарушается баланс горячих бункеров и рецептура смеси.
Как меняется фракционный состав
Асфальтобетон — это материал, свойства которого сильно зависят от гранулометрического состава.
Если в смеси слишком много крупной фракции, структура становится более жёсткой и может хуже уплотняться. Если мелкой фракции слишком много, смесь становится плотнее, но может измениться потребность в битуме и поведение под нагрузкой.
Поэтому даже относительно небольшое отклонение после грохочения может повлиять на:
- плотность смеси;
- пустотность;
- удобоукладываемость;
- расход битума;
- прочность;
- водостойкость;
- устойчивость к колееобразованию.
Именно поэтому исправный грохот АБЗ — это часть системы контроля качества, а не просто промежуточный агрегат.
Изношенное сито влияет и на производительность
Износ сит связан не только с качеством, но и с производительностью завода.
Если часть ячеек забита или рабочая поверхность повреждена, грохот начинает хуже пропускать материал. На отдельных деках образуются перегрузки, горячие бункеры наполняются неравномерно, а автоматика вынуждена ждать недостающую фракцию.
В итоге цикл замедляется.
С другой стороны, если ячейки сильно растянуты, материал проходит быстрее, но разделение становится хуже. То есть завод может сохранять производительность, но уже за счёт качества фракционного состава.
Оба варианта нежелательны.
Признаки проблем с ситами
Обычно износ становится заметен по косвенным признакам:
- один горячий бункер наполняется слишком быстро;
- другой постоянно испытывает нехватку материала;
- лаборатория фиксирует отклонения по зерновому составу;
- рецептура формально соблюдается, а смесь ведёт себя иначе;
- грохот начинает сильнее шуметь или вибрировать;
- появляются частые забивания;
- увеличивается количество возврата или пересыпания материала.
Если такие симптомы повторяются, нужно проверять состояние сит и работу всего виброгрохота.
Почему нельзя смотреть только на автоматику
Автоматика может точно показать, сколько килограммов материала взято из каждого горячего бункера. Но если сам грохот неправильно разделил фракции, цифры на экране не гарантируют правильный состав.
Например, система считает, что дозирует фракцию 5–10 мм, но в бункере фактически находится смесь частиц другого диапазона из-за повреждённого сита.
Это важный момент: точное дозирование не компенсирует плохое грохочение.
Именно поэтому техническое состояние грохота нужно контролировать так же внимательно, как весовые системы, смеситель и сушильный барабан.
Сита — расходная деталь, но экономить на контроле нельзя
Сита для грохота АБЗ относятся к элементам естественного износа. Их периодическая замена — нормальная часть эксплуатации завода.
Но важно не ждать момента полного разрушения. Гораздо правильнее менять сито тогда, когда оно уже не обеспечивает нужную точность разделения, даже если физически ещё держится.
Регулярный осмотр, контроль размеров ячеек, проверка натяжения и состояния креплений позволяют избежать ситуации, когда проблемы с качеством смеси появляются раньше, чем персонал замечает повреждение.
Компания ANVIKO работает с асфальтобетонными заводами, модернизацией, запчастями и оборудованием для АБЗ. Поэтому при диагностике грохота важно смотреть не только на сами сита, но и на весь узел: вибропривод, пружины, подшипники, корпус, распределение материала и состояние горячих бункеров.
Исправный виброгрохот АБЗ обеспечивает стабильный фракционный состав, а значит — помогает заводу выпускать смесь, которая действительно соответствует рецептуре.
Устройство виброгрохота АБЗ и как изнашиваются его основные элементы
Грохот работает как система, а не как набор сит
Когда говорят о грохоте АБЗ, чаще всего имеют в виду именно сита. Это логично: от размера и состояния ячеек напрямую зависит, какая фракция попадёт в конкретный горячий бункер. Но на практике качество грохочения определяется работой всего узла.
Виброгрохот АБЗ включает корпус, деки, сита, вибрационный привод, опорные элементы, пружины, подшипниковые узлы и систему распределения материала. Если хотя бы один из этих элементов работает неправильно, даже новые сита не смогут обеспечить нормальное разделение фракций.
Именно поэтому при диагностике важно смотреть на грохот целиком.
Деки и сита формируют фактический зерновой состав
Внутри грохота материал последовательно проходит через несколько уровней. На каждой деке установлено сито с определённым размером ячейки. Мелкие частицы проходят вниз, более крупные остаются выше и двигаются дальше.
Так формируется разделение материала по фракциям.
При нормальной работе каждая дека должна пропускать только тот материал, который соответствует заданному размеру. Но со временем сита изнашиваются. Ячейки растягиваются, отдельные участки истончаются, появляются трещины и повреждения.
Это приводит к тому, что фактический фракционный состав начинает отличаться от расчётного. Причём отклонение может долго оставаться незаметным, если не контролировать качество материала в горячих бункерах.
Какие виды износа встречаются чаще всего
Самый распространённый вариант — абразивный износ. Горячий щебень постоянно перемещается по рабочей поверхности, ударяет по металлу и постепенно стачивает перемычки между ячейками.
Второй вариант — усталостный износ. Сито постоянно работает под вибрацией, поэтому в местах крепления и в наиболее нагруженных зонах могут появляться трещины.
Также встречаются:
- деформация полотна;
- разрушение отдельных ячеек;
- ослабление креплений;
- разрывы по краям;
- забивание отверстий мелким материалом;
- неравномерное натяжение.
Каждый из этих дефектов по-своему влияет на качество просеивания.
Почему повреждение одной зоны уже критично
Иногда повреждение кажется локальным: небольшой разрыв, несколько растянутых ячеек, один участок с деформацией. Но через этот участок может проходить значительный объём материала.
Если крупная фракция начинает попадать в нижний бункер, автоматика этого не увидит. Для неё бункер по-прежнему будет считаться заполненным нужным материалом.
То есть ошибка возникает ещё до дозирования.
В этом и состоит одна из главных особенностей грохота: если он неправильно разделяет материал, дальнейшая автоматика уже работает с неверными исходными данными.
Забивание сит снижает производительность
Износ — не единственная проблема. Сита могут оставаться целыми, но плохо работать из-за забивания.
Если отверстия частично закрыты мелкой фракцией, пылью или налипшим материалом, уменьшается фактическая площадь просеивания. Поток начинает двигаться медленнее, часть материала не успевает пройти через нужную деку, возникает перегрузка.
В результате один горячий бункер переполняется, другой недополучает материал, а вся линия теряет ритм.
Особенно заметно это при высоких объёмах производства. Чем выше подача, тем сильнее проявляется нехватка эффективной площади просеивания.
Вибропривод определяет, как материал движется по ситам
Для нормальной работы грохота важна не только площадь сит, но и характер вибрации.
Вибропривод должен обеспечивать заданную амплитуду и частоту колебаний. Если вибрация слабая, материал плохо перемещается и хуже проходит через ячейки. Если слишком сильная — растёт нагрузка на конструкцию, крепления, подшипники и сами сита.
Также важна синхронность работы механизма. Нестабильная вибрация может приводить к неравномерному движению материала, повышенному шуму и локальному перегрузу отдельных участков.
Если грохот начал заметно сильнее вибрировать или работать с другим звуком, это повод проверить не только сита, но и привод.
Пружины и опорные элементы тоже влияют на качество
Пружины изолируют вибрацию грохота от несущей конструкции и помогают сохранять правильный режим работы. Со временем они теряют жёсткость, проседают или повреждаются.
Если одна сторона корпуса начинает работать иначе, чем другая, распределение материала по ширине сит меняется. Поток может смещаться в одну сторону, а часть рабочей поверхности фактически перестаёт использоваться.
Это приводит к локальному износу и ухудшению разделения фракций.
Поэтому состояние пружин и опор нужно контролировать одновременно с ситами.
Подшипники и крепления — источник скрытых проблем
Подшипниковые узлы грохота работают под постоянной динамической нагрузкой. Недостаток смазки, перегрев, загрязнение или люфт постепенно приводят к ухудшению работы привода.
На раннем этапе это может проявляться только шумом или повышенной температурой. Позже возникают вибрации, удары и риск аварийной остановки.
Крепления также требуют внимания. Постоянная вибрация способна ослаблять болты и соединения, особенно если обслуживание проводится нерегулярно.
Для виброгрохота АБЗ это критично, потому что любое изменение геометрии корпуса или крепления сит сразу отражается на характере просеивания.
Равномерная подача не менее важна, чем сами сита
Даже исправный грохот может работать плохо, если материал подаётся на него неравномерно.
Если весь поток попадает в одну зону, часть сита получает повышенную нагрузку, быстрее изнашивается и забивается. При этом другая часть рабочей поверхности почти не используется.
Правильное распределение материала по ширине позволяет использовать всю площадь грохота и получать более стабильное разделение.
Именно поэтому при обслуживании нужно оценивать не только состояние самого виброгрохота, но и участок подачи материала с горячего элеватора.
Почему замена сит не всегда решает проблему
Распространённая ситуация: предприятие меняет изношенные сита, но через короткое время снова получает проблемы с фракционным составом.
Причина может быть не в качестве новых сит, а в состоянии самого грохота.
Если нарушена вибрация, просели пружины, материал подаётся только на одну сторону или есть деформация корпуса, новые сита будут работать в неправильных условиях и быстрее изнашиваться.
Поэтому замена сит для грохота АБЗ должна сопровождаться проверкой:
- привода;
- пружин;
- креплений;
- подшипников;
- корпуса;
- натяжения;
- распределения материала.
Только в этом случае ремонт даёт полноценный результат.
Грохот нужно оценивать по результату его работы
Главный показатель исправности грохота — не то, что он вибрирует и пропускает материал. Важно, насколько точно он разделяет фракции и насколько стабильно делает это под рабочей нагрузкой.
Если материал в горячих бункерах соответствует заданным диапазонам, бункеры наполняются равномерно, а лаборатория не видит систематических отклонений по зерновому составу, значит грохот выполняет свою задачу.
Если же фракционный состав начинает «плыть», первым делом стоит проверить не рецепт, а состояние сит и всего вибрационного узла.
Компания ANVIKO работает с запчастями для АБЗ, ремонтом и модернизацией оборудования, поэтому при проблемах с грохотом важно рассматривать не отдельную деталь, а всю систему. Иногда достаточно заменить сита. Иногда требуется восстановить крепления, привод или опоры. А в некоторых случаях уже имеет смысл модернизация самого грохота под фактическую производительность завода.
Как износ сит меняет зерновой состав и влияет на свойства асфальта
Ошибка начинается ещё до дозирования
Одна из главных особенностей грохота АБЗ в том, что он формирует исходный материал для дальнейшего дозирования. Если разделение фракций произошло неправильно, автоматика уже работает с некорректным содержимым горячих бункеров.
То есть весы могут идеально отмерить 500 кг условной фракции, но если в этом бункере уже смешаны частицы разного размера, рецепт фактически нарушен.
Именно поэтому состояние сит напрямую связано с качеством готового асфальта.
Что происходит при увеличении ячеек из-за износа
Когда рабочая поверхность постепенно истирается, перемычки между ячейками становятся тоньше, а сами отверстия — больше.
В результате через сито начинает проходить более крупный материал.
Например, фракция, которая должна была остаться на верхней деке, частично попадает ниже. Горячий бункер, который должен содержать более мелкий материал, начинает получать смесь частиц разных размеров.
Внешне это не всегда заметно. Грохот продолжает работать, производительность сохраняется, аварий нет. Но фактический гранулометрический состав уже меняется.
Разрыв сита даёт ещё более выраженную ошибку
Если на сите появляется трещина или локальный разрыв, через это место может проходить значительный поток крупного материала.
Чем дольше завод работает с таким повреждением, тем сильнее загрязняется соседняя фракция.
Проблема может проявляться нестабильно. В одной партии отклонение будет небольшим, в другой — значительно сильнее. Это затрудняет диагностику: лаборатория видит нестабильность, оператор проверяет дозаторы, но причина находится выше — на грохоте.
Забитые ячейки создают обратную проблему
Если изношенное сито пропускает слишком крупный материал, то забитое, наоборот, перестаёт пропускать нужную мелкую фракцию.
Часть материала остаётся на верхнем уровне и уходит туда, куда не должна.
При этом горячий бункер мелкой фракции наполняется медленнее. Автоматика начинает ждать материал, увеличивается время цикла, а производительность АБЗ падает.
То есть один и тот же грохот одновременно влияет и на качество, и на скорость производства.
Как изменение зернового состава влияет на асфальтобетон
Асфальтобетон — это система, в которой крупные и мелкие частицы должны находиться в определённом соотношении. От этого зависит структура смеси.
Если доля крупной фракции становится выше расчётной, смесь может стать более жёсткой, хуже уплотняться и изменить характер распределения пустот.
Если увеличивается содержание мелких частиц, возрастает удельная поверхность минерального материала. Это уже влияет на количество битума, необходимое для нормального обволакивания зерна.
В итоге отклонение по грохочению может изменить:
- плотность смеси;
- содержание воздушных пустот;
- удобоукладываемость;
- потребность в битуме;
- прочность;
- водостойкость;
- сопротивление колееобразованию;
- поведение покрытия при температурных нагрузках.
При этом рецепт в автоматике может оставаться тем же самым.
Почему оператор не всегда видит проблему
Современная автоматика хорошо контролирует вес, температуру и последовательность операций. Но она не знает реального размера каждой частицы внутри горячего бункера.
Если грохот ошибся при разделении, система управления воспринимает материал как нормальный.
Именно поэтому лабораторный контроль зернового состава остаётся важной частью производства. Если при стабильной рецептуре анализ начинает показывать систематическое смещение по отдельным фракциям, стоит проверить не только исходное сырьё, но и сита для грохота АБЗ.
Как проблема проявляется на производстве
На самом заводе можно заметить несколько характерных признаков.
Например, один горячий бункер начинает заполняться быстрее обычного, а соседний — медленнее. Оператор вынужден чаще ждать определённую фракцию. Может увеличиться количество переливов или возвратного материала.
Иногда меняется и поведение смеси в смесителе. Она выглядит более крупнозернистой или, наоборот, чрезмерно мелкой, меняется характер перемешивания и выгрузки.
Но визуально определить точное отклонение сложно. Поэтому любые повторяющиеся изменения лучше подтверждать лабораторно.
Что можно увидеть уже при укладке
Если нарушение фракционного состава достаточно серьёзное, оно проявляется уже на объекте.
Смесь может хуже распределяться под асфальтоукладчиком, требовать другого режима уплотнения или вести себя нестабильно при работе катков.
При избытке крупной фракции может сложнее формироваться плотная структура. При избытке мелкой части смесь может вести себя иначе по вязкости и требовать более внимательной работы с температурой и уплотнением.
Такие проблемы часто пытаются компенсировать уже на объекте, хотя первичная причина могла возникнуть ещё на грохоте АБЗ.
Износ сит может увеличивать расход битума
Изменение гранулометрии влияет на суммарную поверхность минеральных частиц.
Если мелкой фракции становится больше, поверхность, которую должен покрыть битум, увеличивается. При прежнем содержании вяжущего смесь может стать более сухой.
Если оператор или лаборатория начинают компенсировать это увеличением количества битума, растёт себестоимость смеси.
Получается, что относительно недорогая неисправность сита может косвенно увеличивать расход одного из самых дорогих компонентов асфальтобетона.
Почему важно отслеживать тенденцию, а не ждать брака
Лучший момент для обслуживания грохота — до появления серьёзных отклонений.
Если лабораторные показатели постепенно начинают смещаться, горячие бункеры наполняются иначе, а производительность становится менее стабильной, не стоит ждать полного разрушения сита.
Проверка на ранней стадии позволяет заменить изношенный элемент планово и не останавливать завод неожиданно в разгар сезона.
Особенно важно это для предприятий с высокой суточной производительностью, где несколько часов простоя уже означают значительный недовыпуск смеси.
Грохот связывает механику и качество готового продукта
На АБЗ многие механические узлы напрямую влияют на технологию, но у грохота эта связь особенно очевидна.
С одной стороны, это обычное механическое оборудование: корпус, привод, пружины, подшипники и сита.
С другой — именно здесь определяется, какие минеральные частицы попадут в каждый горячий бункер и затем в рецепт.
Поэтому исправный виброгрохот АБЗ — это одновременно вопрос надёжности оборудования, производительности и качества готового асфальтобетона.
Если фракционный состав начинает уходить от нормы, не всегда нужно сразу корректировать рецептуру. Иногда правильное решение намного проще — проверить состояние сит и восстановить нормальную работу грохота.
Обслуживание грохота АБЗ: когда менять сита и как избежать проблем с фракционным составом
Сита нужно менять не только после разрыва
Одна из распространённых ошибок при обслуживании грохота — ждать, пока сито разрушится полностью.
На практике менять его нужно раньше, если ячейки уже заметно увеличились, полотно потеряло натяжение, появились трещины или материал начал разделяться хуже.
Формально такое сито ещё может работать, но технологически оно уже влияет на качество смеси.
Поэтому решение о замене лучше принимать не только по внешнему виду, но и по результатам работы грохота.
Что стоит контролировать во время осмотров
При плановом обслуживании виброгрохота АБЗ важно проверять не только сами сита.
Нужно смотреть на:
- состояние ячеек;
- натяжение полотна;
- крепления;
- корпус;
- пружины;
- вибропривод;
- подшипники;
- распределение материала по ширине;
- равномерность заполнения горячих бункеров.
Если проблема обнаруживается на одном из этих участков, она может быстро повлиять на весь процесс грохочения.
Почему важно следить за натяжением
Даже новое сито будет работать неправильно, если оно установлено с недостаточным натяжением.
Полотно начинает вибрировать не так, как задумано конструкцией. Появляются локальные удары, ускоряется износ, увеличивается риск трещин и разрывов.
Слишком сильное натяжение тоже нежелательно: растёт нагрузка на крепления и само полотно.
Поэтому правильная установка сита — не менее важна, чем качество самой детали.
Пружины и вибропривод нужно проверять вместе
Если грохот начал работать шумнее, появилась нехарактерная вибрация или материал стал распределяться по поверхности неравномерно, причина может быть не в ситах.
Нужно проверить состояние пружин, приводного механизма и подшипников.
Просевшая пружина меняет положение корпуса и характер колебаний. Изношенный подшипник создаёт люфт. Проблемы с приводом меняют амплитуду и частоту вибрации.
Все эти дефекты ухудшают просеивание и ускоряют износ сит.
Производительность тоже важна при подборе сит
Сита должны соответствовать не только требуемому размеру фракций, но и производительности конкретного завода.
Если АБЗ был модернизирован и поток материала увеличился, старой площади просеивания может уже не хватать.
В такой ситуации новые сита сами по себе не решат проблему. Грохот будет постоянно работать с перегрузкой, материал не успеет разделяться, горячие бункеры начнут заполняться неравномерно.
Поэтому при увеличении производительности АБЗ необходимо отдельно оценивать возможности грохота.
Как понять, что проблема действительно в грохоте
Перед заменой деталей полезно сопоставить несколько признаков:
- изменилась скорость наполнения горячих бункеров;
- появились отклонения по зерновому составу;
- смесь стала вести себя иначе;
- грохот стал сильнее шуметь;
- увеличилось количество непросева;
- производительность стала нестабильной.
Если несколько признаков появились одновременно, вероятность проблемы в грохоте значительно выше.
Но диагностика должна быть комплексной. Похожие отклонения могут появляться и из-за изменения исходного сырья, поэтому важно учитывать результаты лаборатории и фактический состав материала, поступающего на завод.
Запчасти для грохота АБЗ
В процессе эксплуатации могут потребоваться не только сита, но и другие запчасти для АБЗ:
- пружины;
- подшипники;
- элементы вибропривода;
- крепления;
- детали корпуса;
- элементы подвески;
- защитные и направляющие детали.
Часть этих элементов работает под постоянной динамической нагрузкой, поэтому их состояние напрямую связано с ресурсом всего узла.
Своевременная замена одной небольшой детали часто позволяет избежать более серьёзного ремонта.
Почему профилактика выгоднее аварийного ремонта
Разрыв сита во время работы может привести не только к ухудшению фракционного состава, но и к полной остановке грохота.
Если повреждённый участок начинает пропускать крупный материал, смесь уходит от рецептуры. Если кусок полотна отрывается, он может повредить соседние элементы.
В этом случае завод приходится останавливать уже срочно.
Плановый осмотр и своевременная замена позволяют провести работы в удобное время и не терять производительность в сезон.
Как ANVIKO подходит к обслуживанию грохота
Компания ANVIKO работает с асфальтобетонными заводами, запчастями, ремонтом и модернизацией оборудования.
При проблемах с грохотом важно не ограничиваться только заменой сита. Нужно понять причину износа: естественная выработка, неправильное натяжение, проблемы с приводом, перегрузка или неравномерная подача материала.
Только такой подход позволяет восстановить нормальную работу узла и избежать повторного ускоренного износа.
Итог
Грохот АБЗ напрямую влияет на фракционный состав и, следовательно, на качество асфальтобетонной смеси.
Изношенные или забитые сита могут менять зерновой состав, нарушать баланс горячих бункеров, снижать производительность и приводить к нестабильному дозированию.
При этом проблема редко ограничивается только полотном. Для нормальной работы важно состояние всего виброгрохота: корпуса, пружин, привода, подшипников и системы подачи материала.
Регулярное обслуживание и своевременная замена сит позволяют сохранить стабильный фракционный состав и избежать ситуаций, когда механический износ начинает напрямую влиять на качество готового асфальта.
